石膏矿塌陷监测系统及组建方法整体专利推介

时间：2026-06-22      来源：      阅读：25            【字号：大 中 小】【打印本页内容】       分享到：

      本发明涉及石膏矿塌陷监测的技术领域，尤其涉及一种石膏矿塌陷监测系统及组建方法。

      石膏是一种用途广泛的工业和建筑原料，多赋存于地下，中国石膏矿资源非常丰富，分布广泛，居世界首位。随着我国城市化的推进，建筑业和装饰业迅速发展，给石膏工业提供了广阔的发展空间，市场容量不断扩大。石膏矿的大量开采，在带来经济效益的同时，也留下了采空区地面塌陷隐患。因此，开展石膏矿采空区的监测工作具有重要的现实意义。

      传统的采空区土体变形监测采用经纬仪、水准仪、钢尺、支距尺和全站仪或GPS等方法，这些方法的实时性都较差，均是对地表已经塌陷这一既有现象进行结果监测，难以满足采空区监测超前预报、长期和实时在线的要求，所以无法根据采空塌陷区域的变形和移动对采空区稳定性变化规律及其发展趋势进行评定和预测。

      本发明要解决的主要技术问题是：提供一种石膏矿塌陷监测系统及组建方法，能够进行长期稳定性监测，并发出预判报警和现场报警。

      包括钻孔、监测传感器、解调设备、监测平台、蜂鸣器；多个钻孔独立布设在采空区各个监测位置；所述监测传感器布设在一钻孔内；解调设备布设在安全区且与钻孔一一对应；多个解调设备与监测传感器通过跳线对应相连且将各个监测点的监测数据均上传至监测平台的监测软件，以便于进行对比分析，并发出各个监测点独立的预判报警；蜂鸣器安装在监测点地表位置且与解调设备一一对应相连；其中，监测传感器包括光纤光栅位移计、光纤光栅渗压计、地质灾害报警器、地震检波器；若干光纤光栅位移计沿着钻孔轴向串联连接且形成U型回路结构；若干地震检波器并联连接且高低错落分布在钻孔内；蜂鸣器能够根据地质灾害报警器传至解调设备的信号发出现场报警。（地质五队供稿）

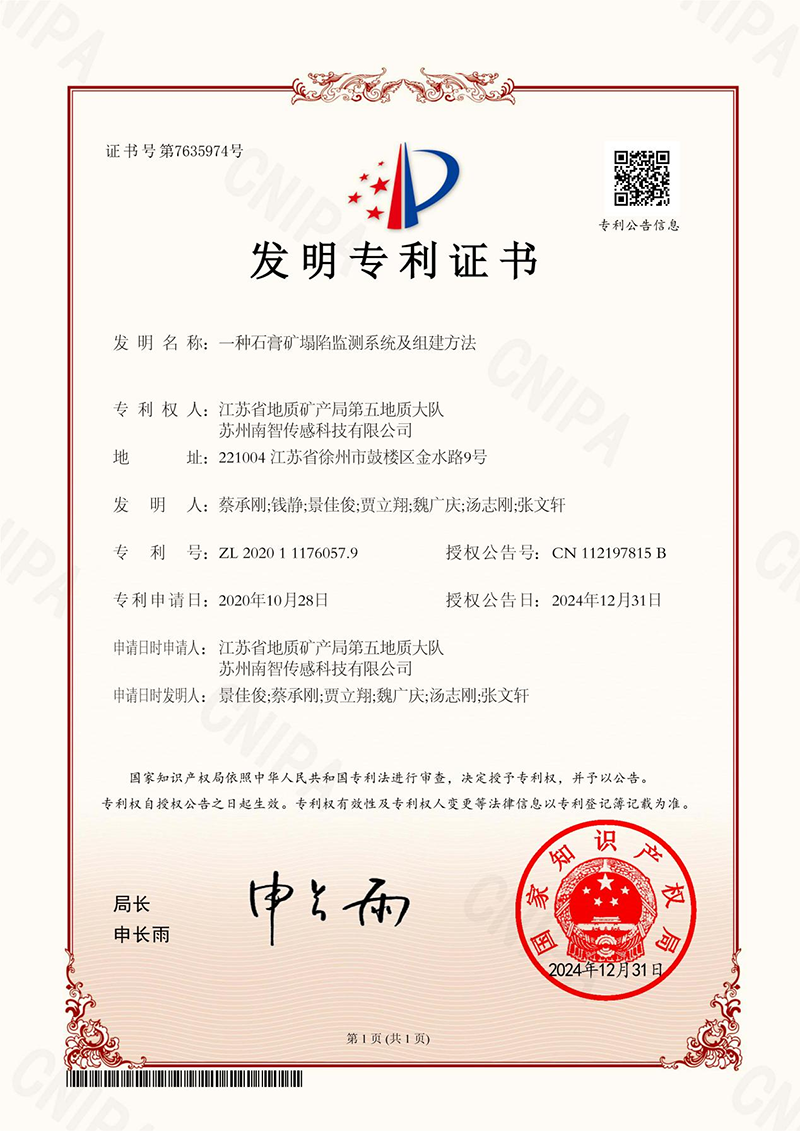

      （1）一种石膏矿塌陷监测系统及组建方法

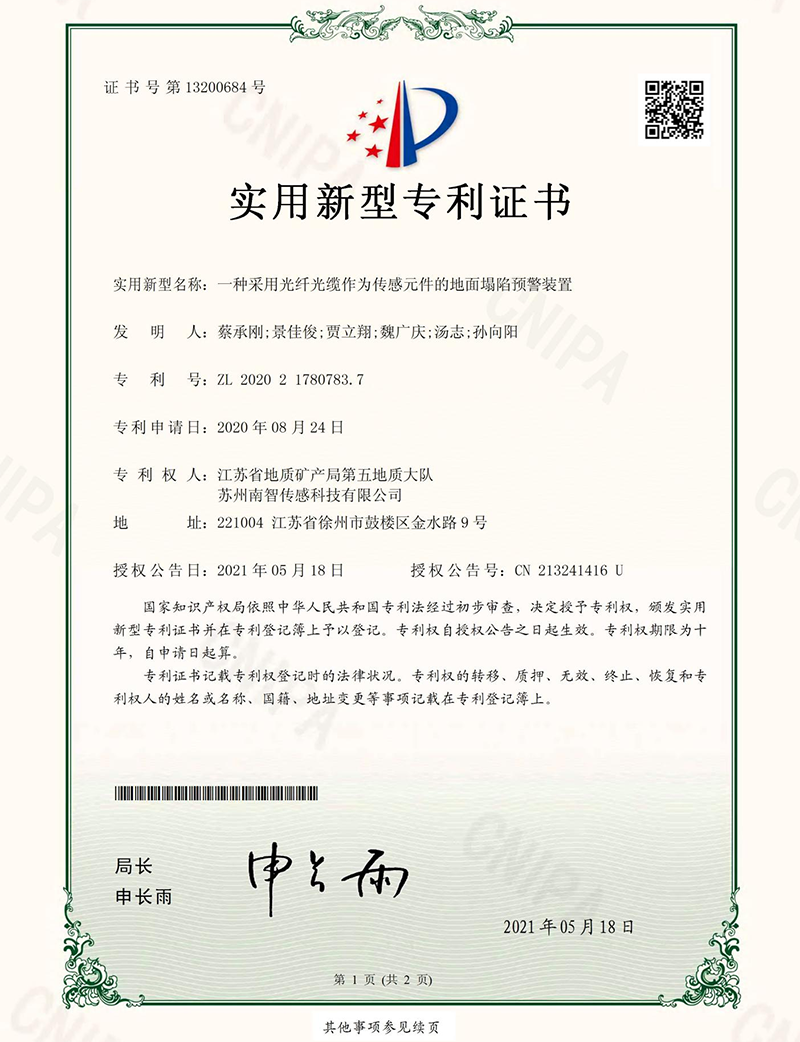

      （2）一种采用光纤光缆作为传感元件的地面塌陷预警装置

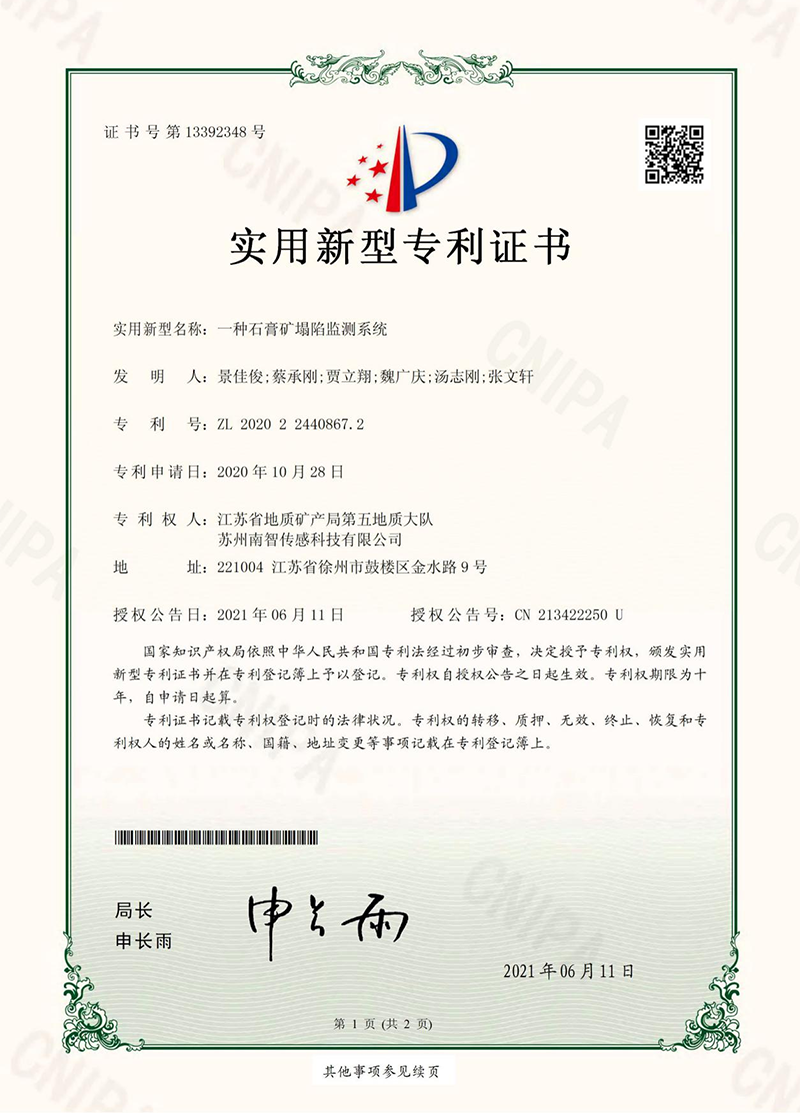

      （3）一种石膏矿塌陷监测系统置
